Cube 4

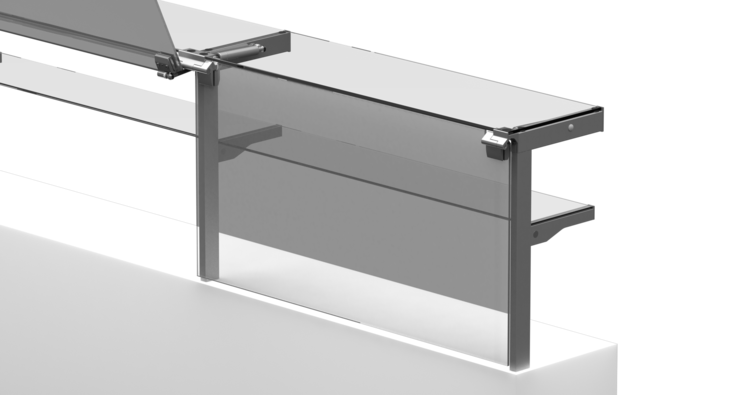

Ein kompakter Hebebeschlag für senkrechte Glasfronten an Theken mit großem Öffnungswinkel für komfortable Warenbestückung und einfache Reinigung.

Cube 4Cube 4

Technische Daten

Abmessungen

max. 1500 x 700 x 500 mm

Farben

Glas

Hebeschlag

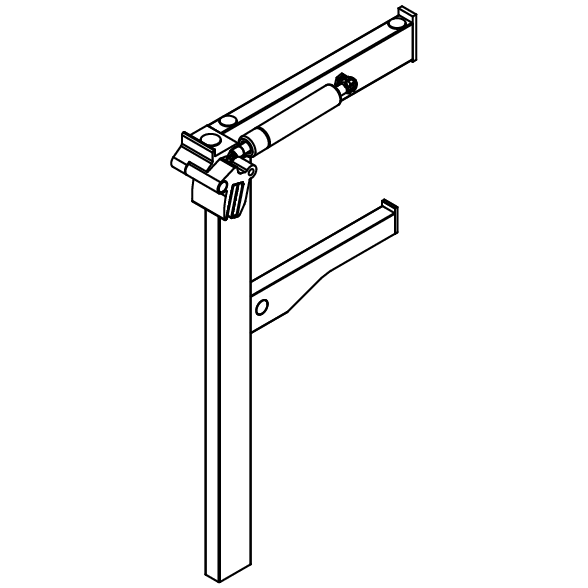

  • Cube 4, Hebebeschlag, Stütze vorne linksCube 4, Hebebeschlag, Stütze vorne links07.447.4001.XXX

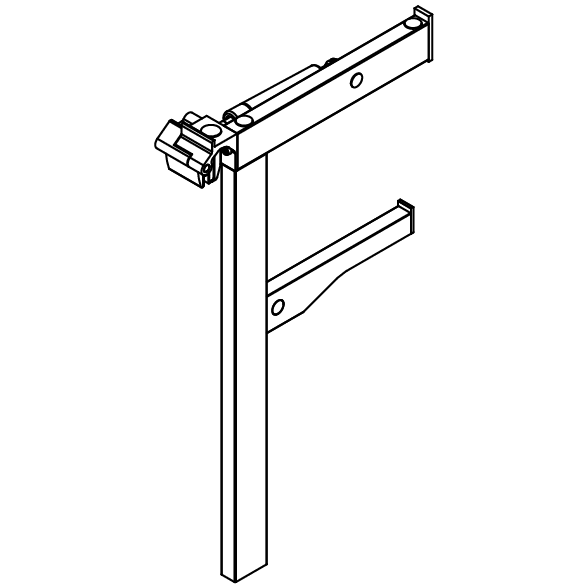

  • Cube 4, Hebebeschlag, Stütze vorne rechtsCube 4, Hebebeschlag, Stütze vorne rechts07.447.4002.XXX

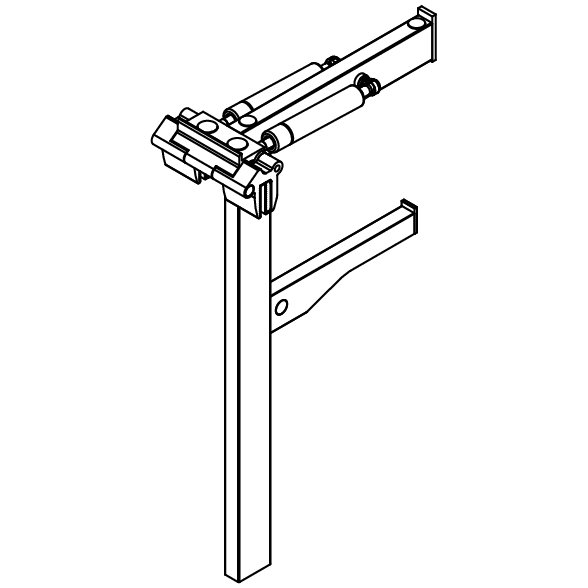

  • Cube 4, Hebebeschlag, Stütze vorne MitteCube 4, Hebebeschlag, Stütze vorne Mitte07.447.4003.XXX

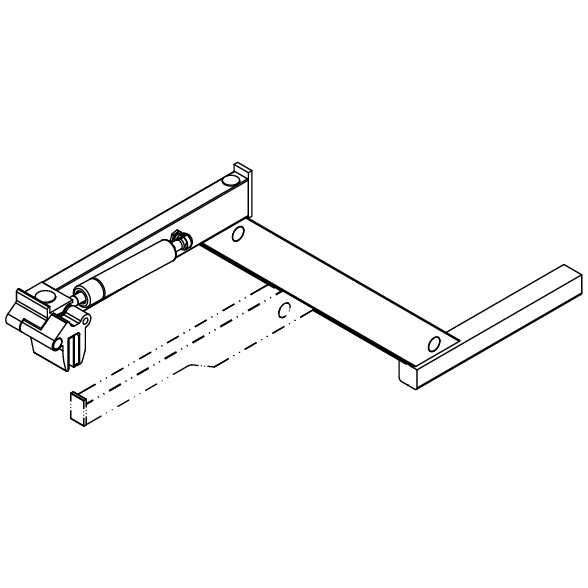

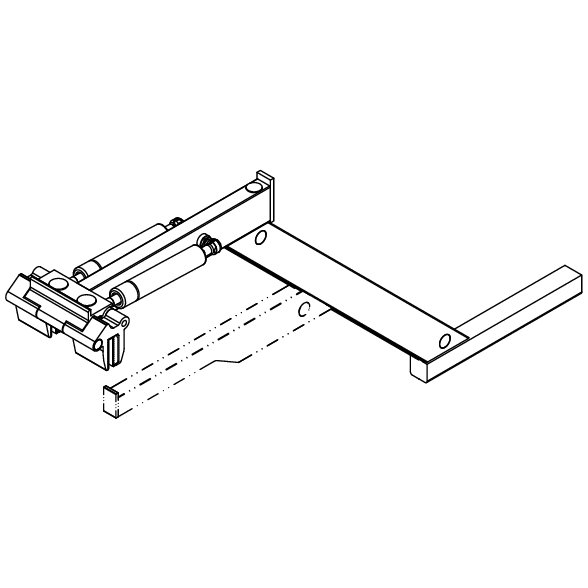

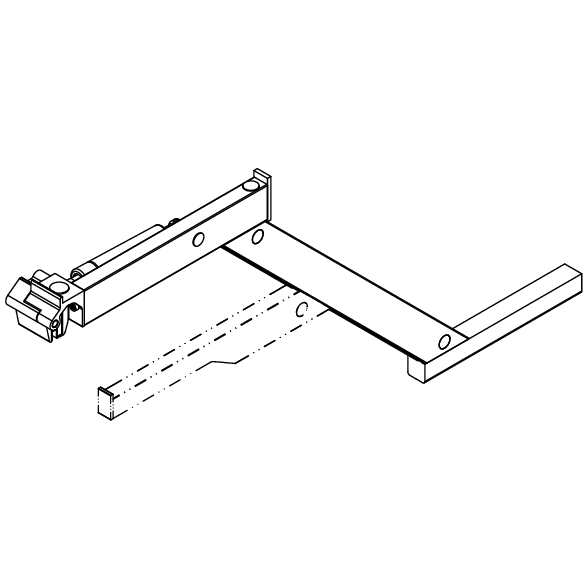

  • Cube 4, heben, Stütze hinten linksCube 4, heben, Stütze hinten links07.447.4041.XXX
  • Cube 4, heben, Stütze hinten rechtsCube 4, heben, Stütze hinten rechts07.447.4042.XXX
  • Cube 4, heben, Stütze hinten MitteCube 4, heben, Stütze hinten Mitte07.447.4043.XXX

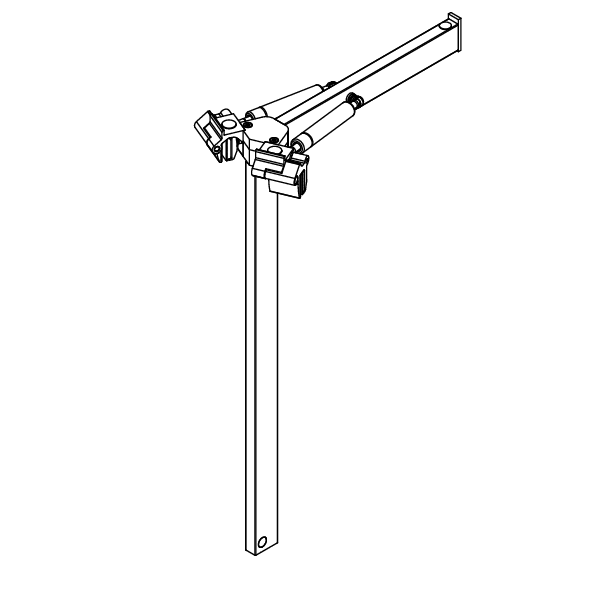

  • Cube 4, Hebebeschlag, Stütze vorne, Mitte 45° AECube 4, Hebebeschlag, Stütze vorne, Mitte 45° AE447.4031.XXX

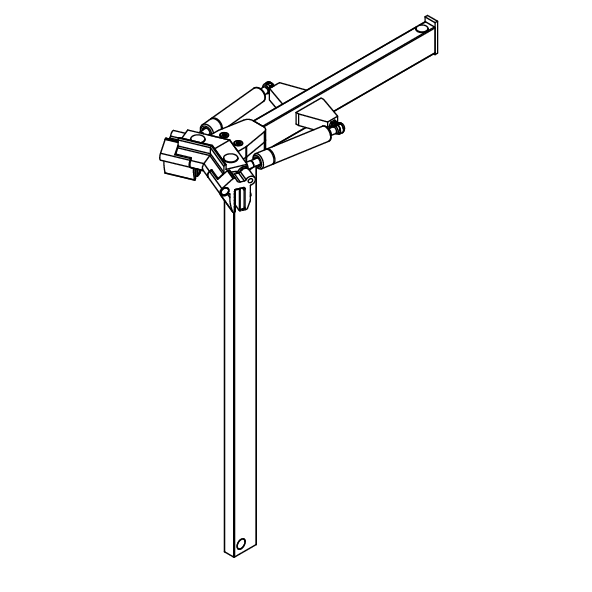

  • Cube 4, Hebebeschlag, Stütze vorne, Mitte 45° IECube 4, Hebebeschlag, Stütze vorne, Mitte 45° IE447.4030.XXX
Stützen

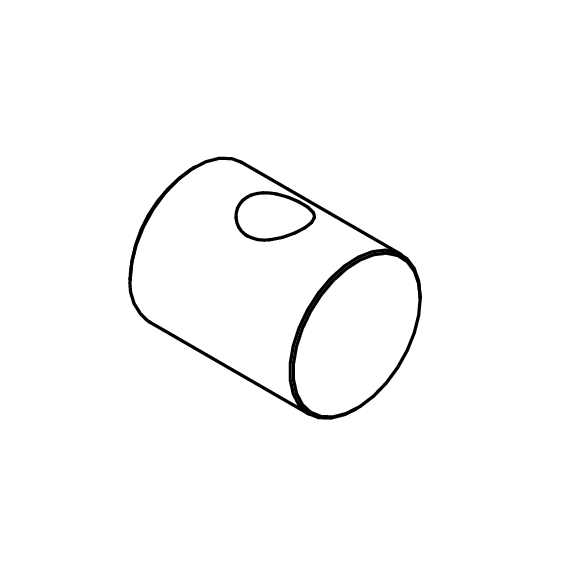

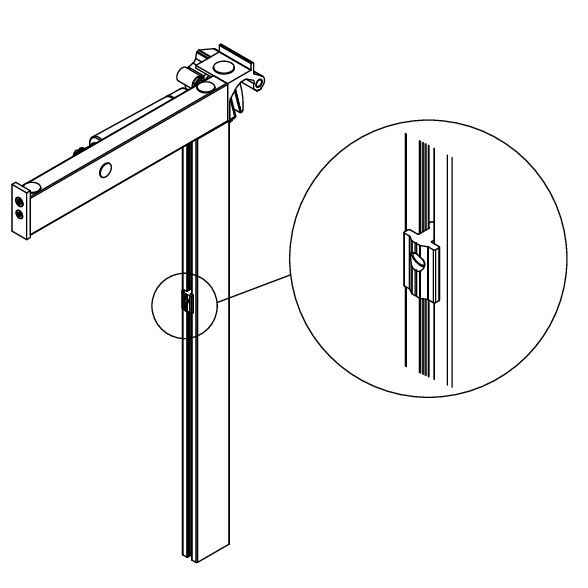

  • StützenbefestigungStützenbefestigung07.044.4742.070

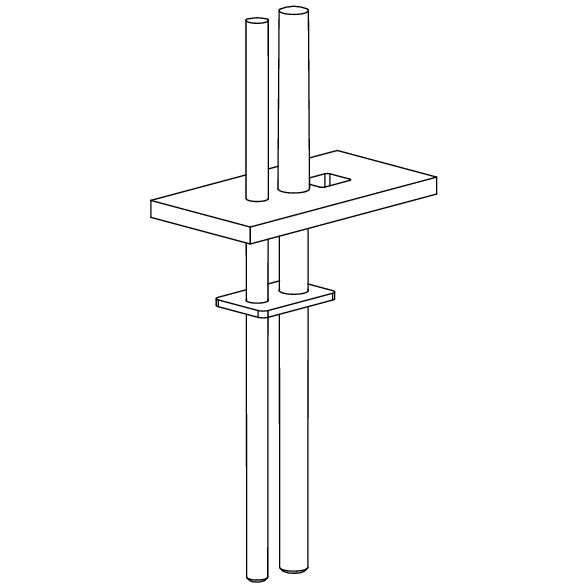

  • StützenbefestigunugStützenbefestigunug447.4324.071

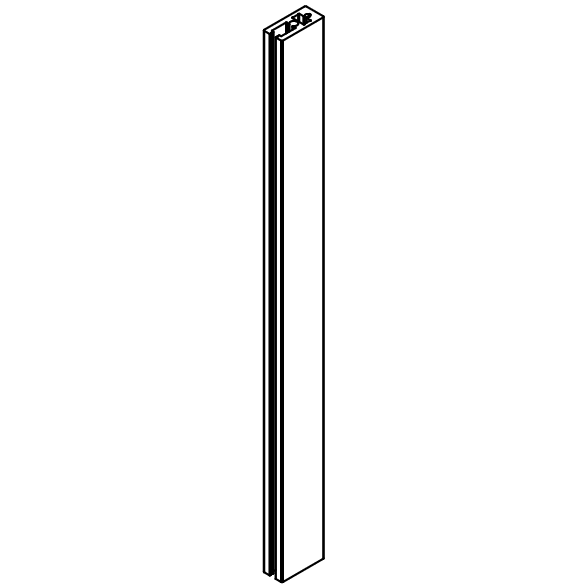

  • Cube 4/Cube 5, StützenzuschnittCube 4/Cube 5, Stützenzuschnitt07.447.4306.XXX
Zwischenträger

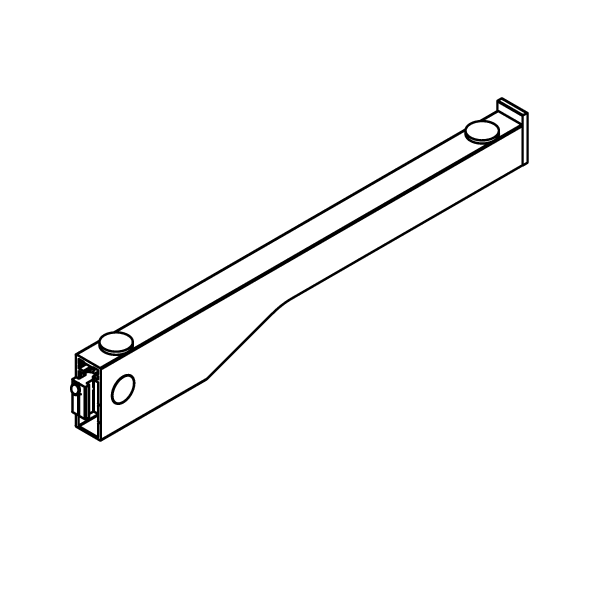

  • Cube 4/Cube 5, Zwischenträger für Stütze vorne, L=400 mmCube 4/Cube 5, Zwischenträger für Stütze vorne, L=400 mm07.447.4330.XXX

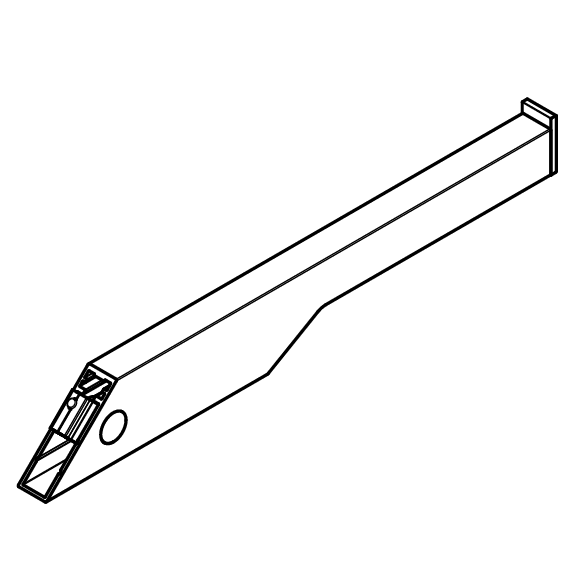

  • Cube 4, Zwischenträger für Stütze hinten, L=508 mmCube 4, Zwischenträger für Stütze hinten, L=508 mm07.447.4331.XXX
Systemtüren

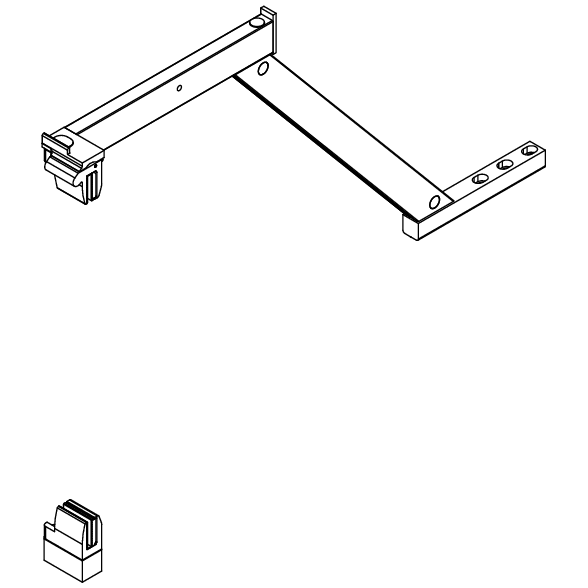

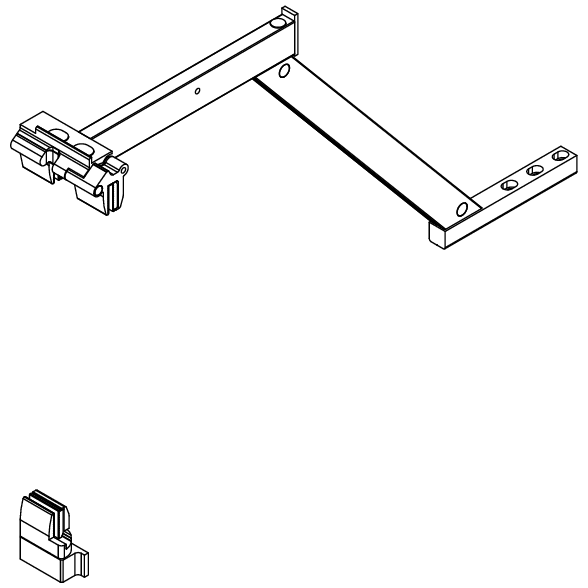

  • Cube 4, Kombi-Systemtür, Stütze hinten linksCube 4, Kombi-Systemtür, Stütze hinten links447.4055.XXX
  • Cube 4, Kombi-Systemtür, Stütze hinten rechtsCube 4, Kombi-Systemtür, Stütze hinten rechts447.4056.XXX

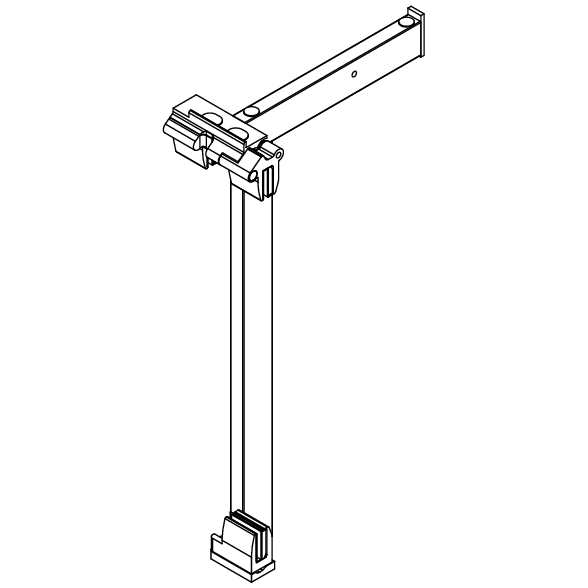

  • Cube 4, Kombi-Systemtür, Stütze vorne linksCube 4, Kombi-Systemtür, Stütze vorne links447.4005.XXX

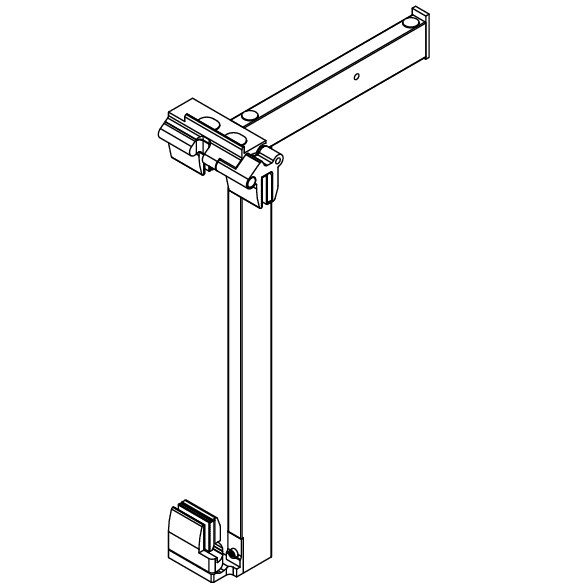

  • Cube 4, Kombi-Systemtür, Stütze vorne rechtsCube 4, Kombi-Systemtür, Stütze vorne rechts447.4006.XXX

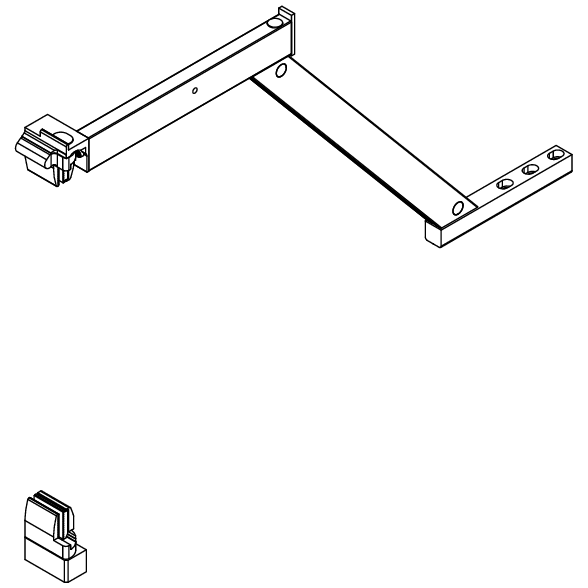

  • Cube 4, Systemtür, Stütze hinten linksCube 4, Systemtür, Stütze hinten links447.4057.XXX
  • Cube 4, Systemtür, Stütze hinten rechtsCube 4, Systemtür, Stütze hinten rechts447.4058.XXX

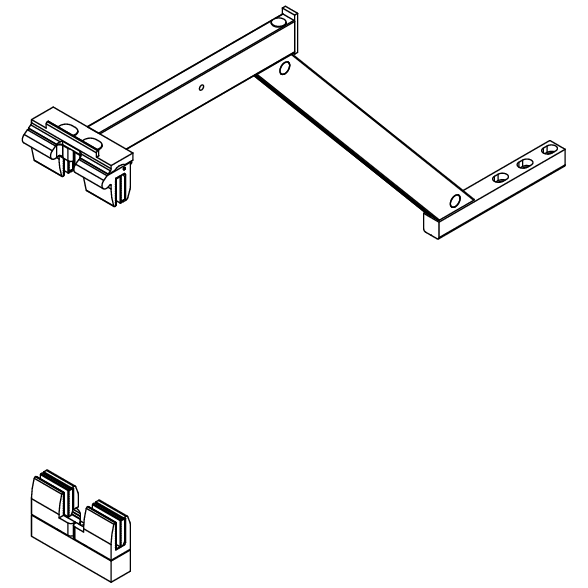

  • Cube 4, Systemtür, Stütze hinten MitteCube 4, Systemtür, Stütze hinten Mitte447.4059.XXX

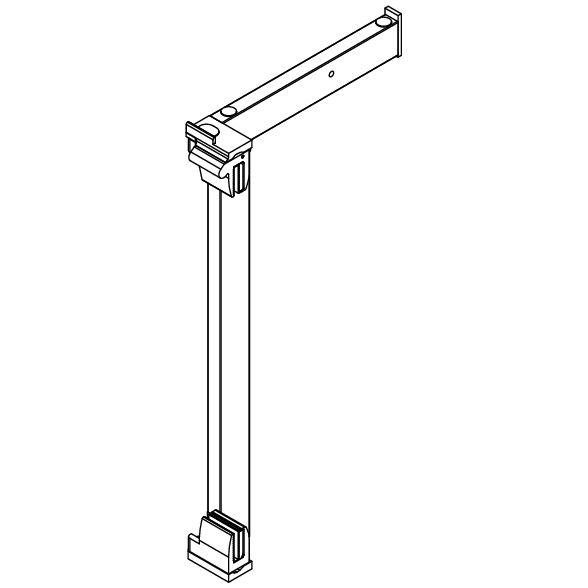

  • Cube 4, Systemtür, Stütze vorne linksCube 4, Systemtür, Stütze vorne links447.4007.XXX

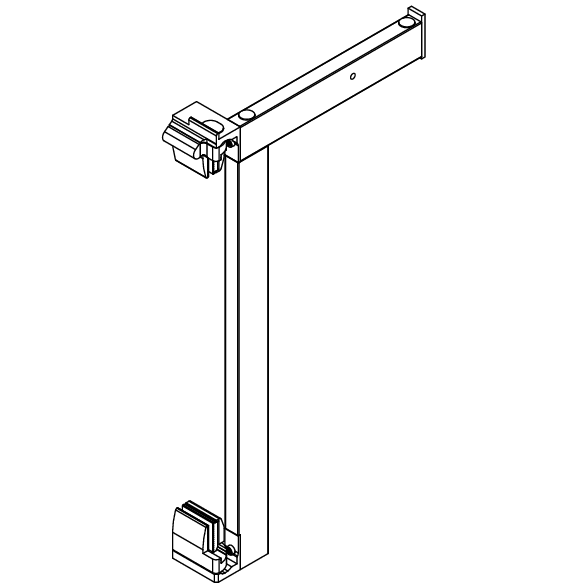

  • Cube 4, Systemtür, Stütze vorne rechtsCube 4, Systemtür, Stütze vorne rechts447.4008.XXX

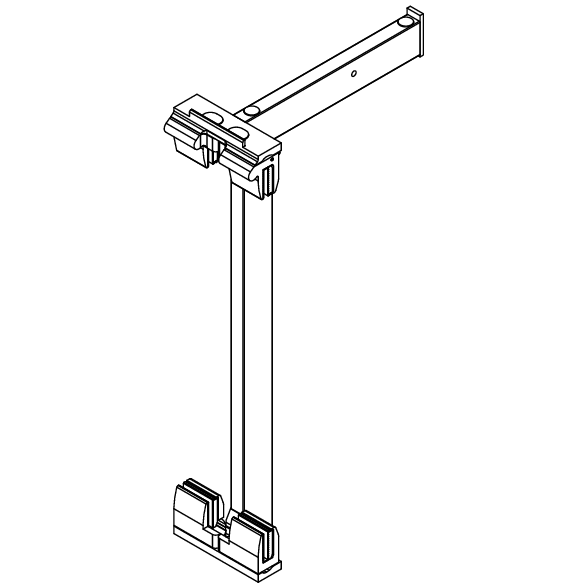

  • Cube 4, Systemtür, Stütze vorne MitteCube 4, Systemtür, Stütze vorne Mitte447.4009.XXX
Gasfedern

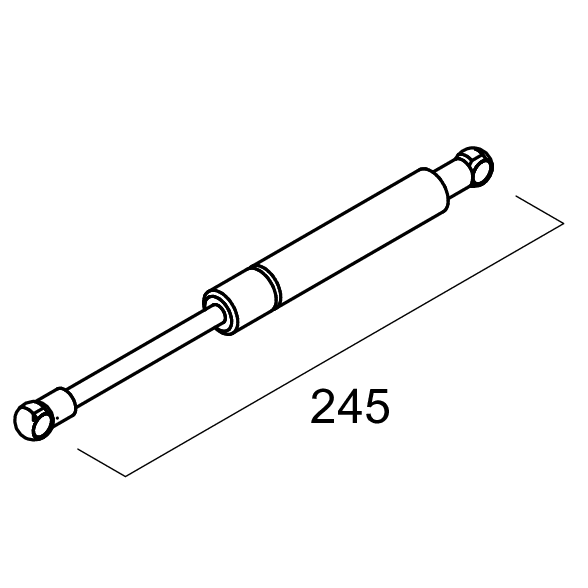

  • Gasfeder Lift-O-Mat 100.0000 NGasfeder Lift-O-Mat 100.0000 N14.044.3218.051
  • Gasfeder Lift-O-Mat 300.0000 NGasfeder Lift-O-Mat 300.0000 N14.044.3267.051
  • Gasfeder Lift-O-Mat 400.0000 NGasfeder Lift-O-Mat 400.0000 N14.044.3268.051
  • Gasfeder Lift-O-Mat 500.0000 NGasfeder Lift-O-Mat 500.0000 N14.044.3269.051
  • Gasfeder Lift-O-Mat 600.0000 NGasfeder Lift-O-Mat 600.0000 N14.044.3270.051
  • Gasfeder Lift-O-Mat 700.0000 NGasfeder Lift-O-Mat 700.0000 N14.044.3271.051
  • Gasfeder Lift-O-Mat 200.0000 NGasfeder Lift-O-Mat 200.0000 N14.044.3294.051
  • Gasfeder Lift-O-Mat 250.0000 NGasfeder Lift-O-Mat 250.0000 N14.044.3295.051
  • Gasfeder Lift-O-Mat 800.0000 NGasfeder Lift-O-Mat 800.0000 N14.044.3296.051
  • Gasfeder Lift-O-Mat 900.0000 NGasfeder Lift-O-Mat 900.0000 N14.044.3689.051
  • Gasfeder Lift-O-Mat 1000.0000 NGasfeder Lift-O-Mat 1000.0000 N14.044.3690.051
  • Gasfeder Lift-O-Mat 1100.0000 NGasfeder Lift-O-Mat 1100.0000 N14.044.3691.051
  • Gasfeder Lift-O-Mat 1200.0000 NGasfeder Lift-O-Mat 1200.0000 N14.044.3692.051

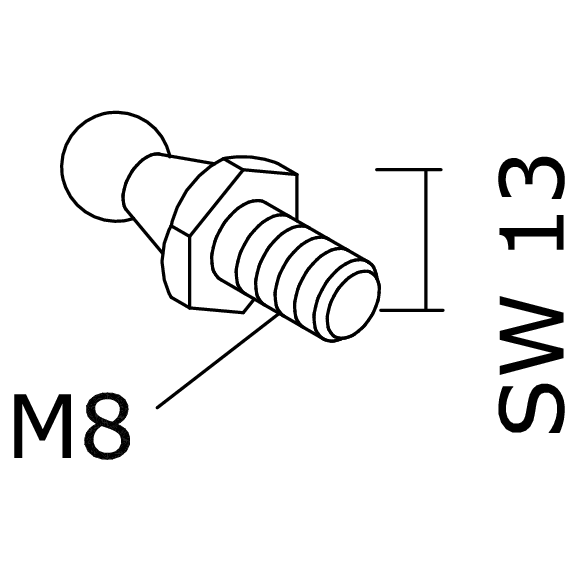

  • Cube 4/Cube 5, Kugelkopfschraube für GasfederCube 4/Cube 5, Kugelkopfschraube für Gasfeder13.044.2393.043

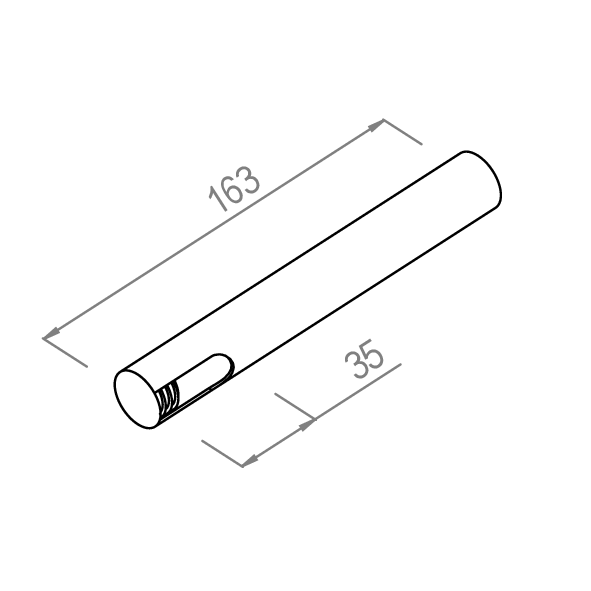

  • Abdeckung für Gasfedern bis 800 NAbdeckung für Gasfedern bis 800 NE-124693

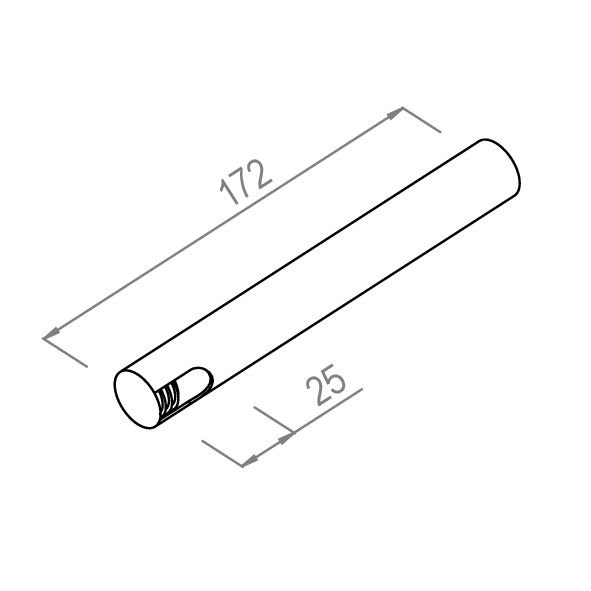

  • Abdeckung für Gasfedern bis 800 NAbdeckung für Gasfedern bis 800 N14.446.6008.XXX.
Testgruppe

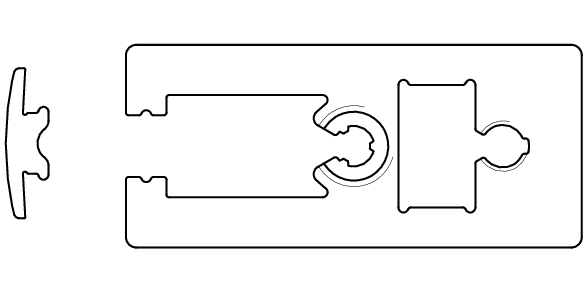

  • AbdeckprofilAbdeckprofil054.0554.XXX

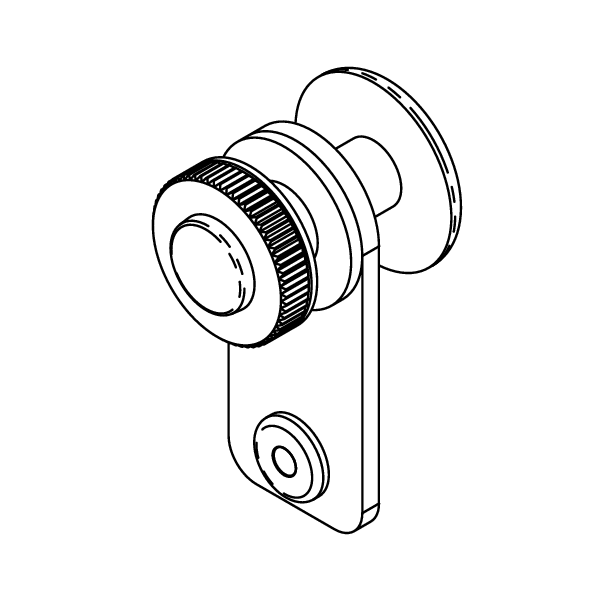

Zubehör

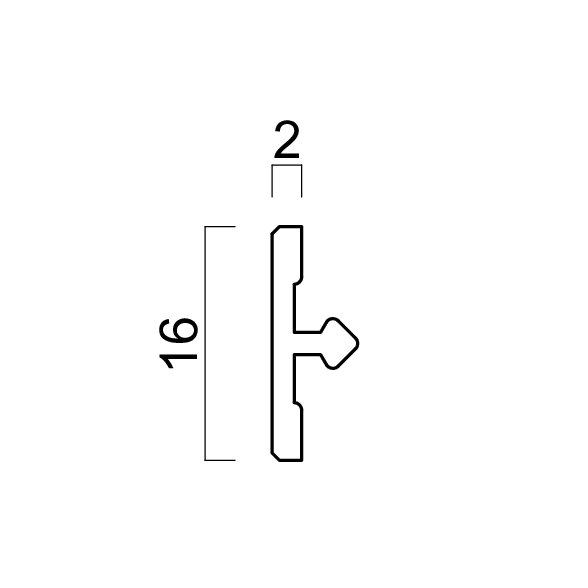

  • AbdeckprofilAbdeckprofil052.8184.XXX.

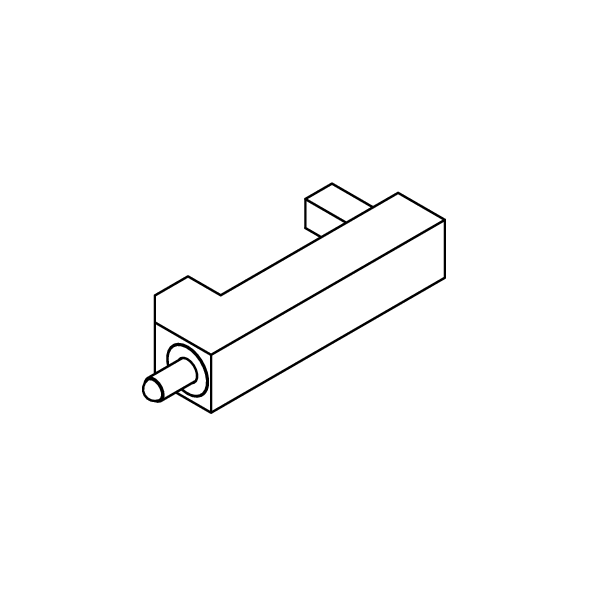

  • Cube 4/Cube 5, DämpferCube 4/Cube 5, Dämpfer07.447.4300.XXX

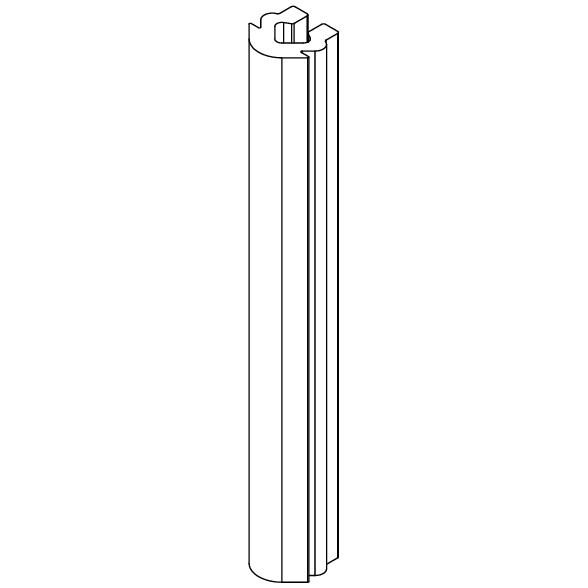

  • SilikonprofilSilikonprofil054.0555.084

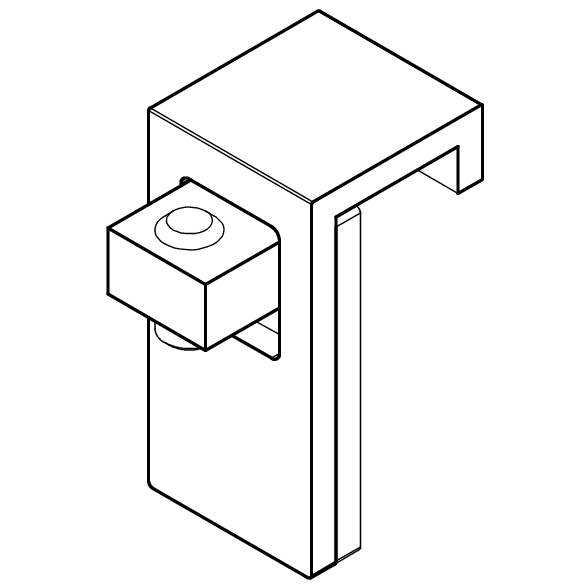

  • Cube 4/Cube 5, Endkappe beweglichCube 4/Cube 5, Endkappe beweglich447.4319.XXX

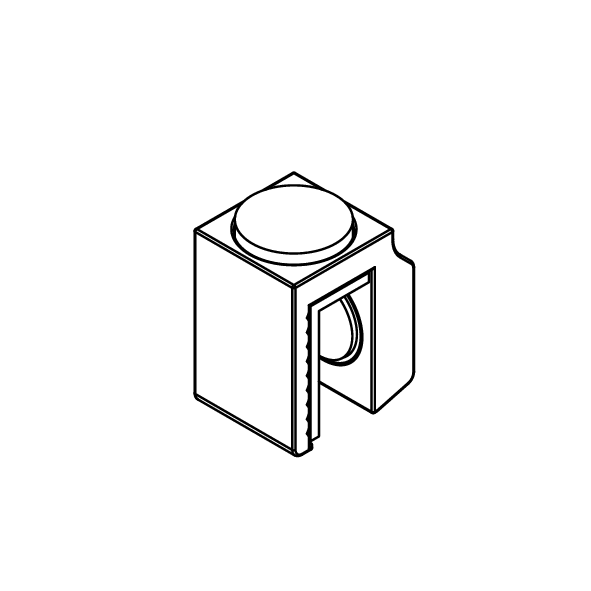

  • GlasauflageGlasauflage445.2903.XXX

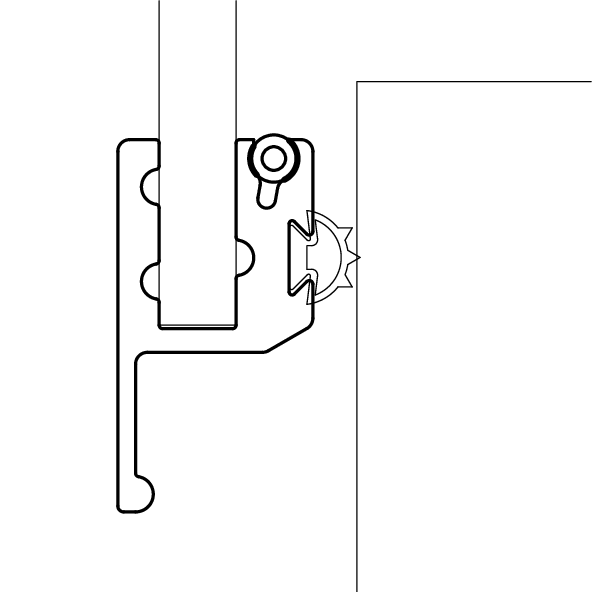

  • GriffleisteGriffleiste07.447.5300.XXX

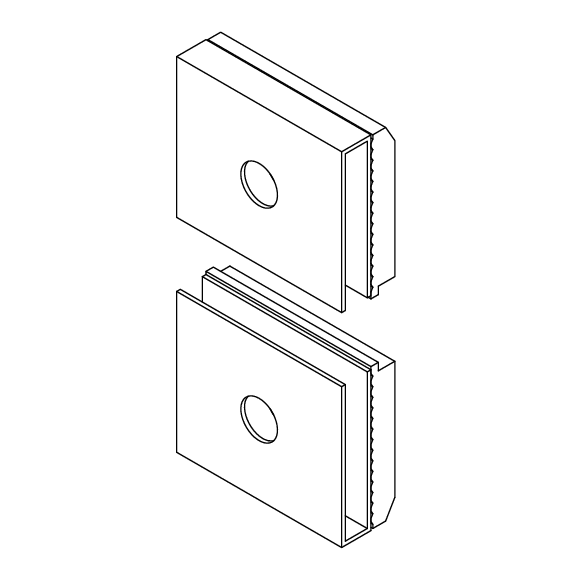

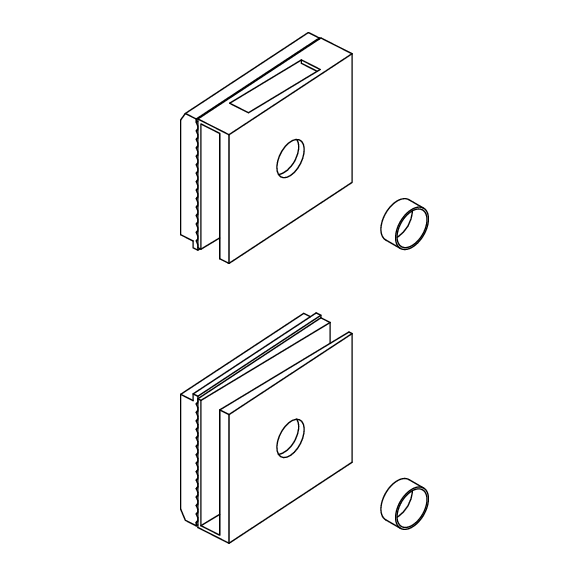

  • Cube 4, Klemmplatten-SetCube 4, Klemmplatten-Set447.4431.000
  • Cube 4, Klemmplatten-SetCube 4, Klemmplatten-Set447.4430.000

Vorteile

frei konfigurierbar

individuelle Montage an Thekenkorpus

nahezu frei wählbare Position der Stütze zum Träger

kombinierbar mit Cube 4 Türen für eine einfache Ecklösung

Bestellinformationen




Für die konkrete Bemaßung und Ausführung bitten wir um Angabe folgender Werte:

  • Zahlplattentiefe [LZ] (Glastiefe)
  • Höhe bis zur Unterkante Zahlplatte [H]
  • Abstand des Frontglases zur Stütze [Y]
  • Frontglasmaße zur Berechnung der Gasfeder-Schubwerte [N]
    Glashöhe [mm]
    Glaslänge [mm]


Wird ein Zwischenträger benötigt, bitten wir um Angabe der Tiefe der Auflage (Glastiefe) [TA]

Ihr Vorteil: fast jede beliebige Position der Stütze zum Träger ist möglich. Ganz nach Ihrem Wunsch.

LZ
L1
L


H
H1

Y
X

TA
T

=
=
=


=
=


=
=


=
=

Zahlplattentiefe (Glastiefe)
Länge des Trägerzuschnitts
Länge der Zahlplattenauflage


Höhe bis zur Unterkante Zahlplatte
Länge des Stützenzuschnitts

Abstand des Frontglases zur Stütze
Position der Stützenverschraubung

Tiefe der Auflage
Länge des Zwischenträgerzuschnitts


Gasfeder-Schubwerte (N) für Standardglasmaße
(Berechnung der Schubwerte ohne Griffleiste)

                    Länge [mm]
Höhe [mm] 850     1000     1250     1500
400              2x400   2x400    2x400    2x500
450              2x500   2x500    2x500    2x500
500              2x500   2x600    2x600    2x600
